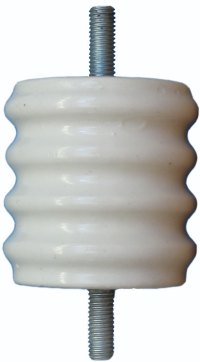

Изолятор опорный СА-3 болт М8

(0)
СА-3 болт М8

Производитель: ООО "Техническая керамика"

Тип устройства: Изоляторы опорные

Прайс-лист

Цена: 73.42 руб.
Документы:
Товары данной категории:

Раздел не найден.


ПРОМЫШЛЕННЫЕ ИЗОЛЯТОРЫ ОПОРНЫЕ

В промышленности, особенно в электроэнергетике, используют изоляторы опорные, которые служат элементом изоляции и крепления токоведущих частей для подстанций, электрических сетей, а также в аппаратах электрического назначения. Кроме этого, изоляторы опорные используются как комплектующие элементы для разъединителей внутренних электроустановок, выключателей большей мощности, а также в системах силовых шкафов, предохранителей. Очень часто можно встретить изолятор опорный в изоляции шин. Изоляционная часть конструкции изготавливается на основе керамического материала относящийся к электротехнической подгруппе 110 согласно ГОСТ 24019-83, эксплуатационные характеристики отвечают требованиям ТУ- 116-528.105-77. Конструкционная часть изолятора опорного состоит из фарфорового основания, чугунного основания, имеющий овальный, круглый или квадратный фланец с чугунным колпачком. Колпачок с чугунной основой имеет одно или два отверстия, которые крепятся к стальной конструкции, а колпачок имеет отверстие с резьбой, которое необходимо для крепления шин к изолятору.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ИЗОЛЯТОРА ОПОРНОГО

Электроэнергетика подразделяет изоляторы опорные на несколько видов и категорий, которые используются в каждом конкретном случае.

Род установки (наружный или внутренний).
Напряжение(3кВ, 6кВ,10кВ).
Механическая прочность (разрушающие нагрузки с градацией 375, 750, 1250, 2000 кгс и так далее).

Маркировка каждого изолятора опорного обозначает следующие параметры и значения. Буквенное значение (И) обозначает сам изолятор Тип изолятора: О- опорный изолятор; Ф-фарфоровый изолятор; Р-ребристый изолятор. Вариант исполнения формы фланца (буквенное значение маленькими литерами в конце буквенно-цифрового значения): ов – овальный; кв – квадратный; кр – круглый. Номинальное напряжение (первая цифра после буквенного значения): 1;6;10;20,;24;35кВ. Минимальная разрушающая сила на изгиб (вторая цифра после буквенного значения): 1;2,5;3,75;4;6;7,5;20кгс. Импульсивное испытательное напряжение: 60кВ или 80кВ Класс исполнения (римские цифры в обозначении): I; II; III; IV Далее буквенные обозначения типа УХЛ говорят о том, к какому климатическому исполнению относится изолятор опорный (согласно ГОСТ 15150-69). Дополнительные цифры в УХЛ обозначают 2- рекомендуется использовать под навесами, 3 – рекомендуется использовать в закрытых помещениях (согласно ГОСТ 15150-69). В целях эффективной работы всех электроустановок рекомендуется использовать соответствующий тип изолятора. Каждый силовой шкаф, электрический прибор, система электроустановок должна иметь свой изоляционный электрический материал. Правильный расчет и точная рекомендация к установке соответствующего типа изолятора позволит бесперебойно работать всей системе электроснабжения.

ГОСТ Р 52034-08
Установочные размеры, верх: отв М10
Установочные размеры, низ: отв М10
Номинальное напряжение : 3кв.
Минимальная механическая разрушающая сила на изгиб: 2,0 KH
Климатическое исполнение: У
Категория размещения: З
Масса: 0,4 кг
