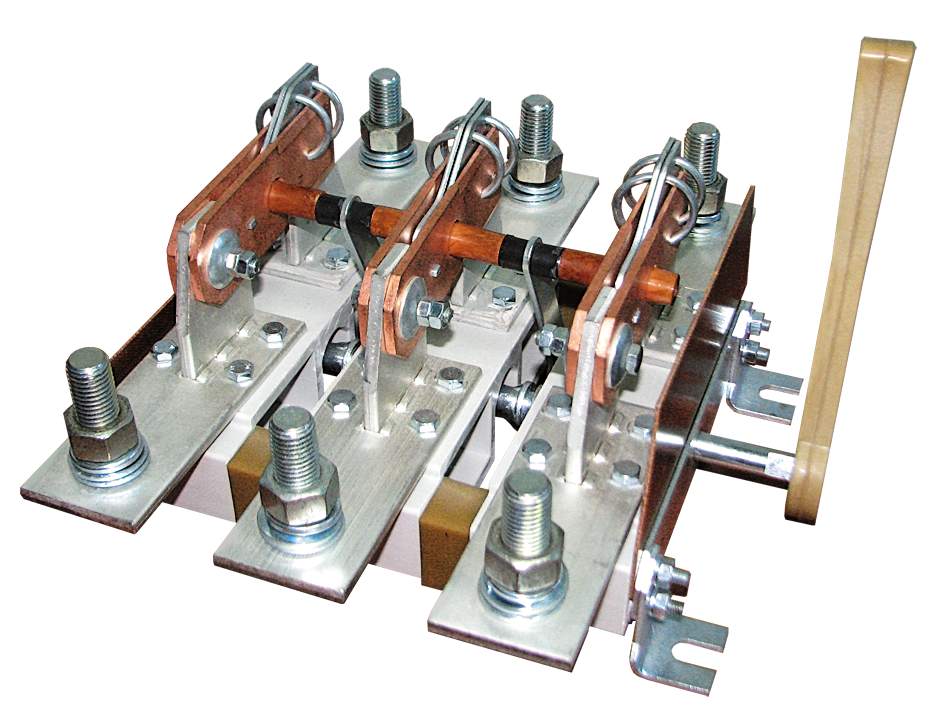

Разъединитель РЕ19-35-31140

(0)
РЕ19-35-31140

Производитель:

Тип устройства: Разъединители РЕ

Прайс-лист

Номинальный ток
  • 100А
  • 250A
  • 400A
  • 630A
  • 1000A
  • 1600A
  • 2000А
  • 2500А
  • 3150А
  • 4000А
  • -
Цена: 3 383.67 руб.
Товары данной категории:

Раздел не найден.


Назначение

Разъединители серии РЕ19 на номинальные токи 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз) в час неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и но- минальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.

Условия эксплуатации

  • Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м номинальный ток должен снижаться на 10 % при температуре окружающей среды 30 °С и выше.
  • Температура окружающего воздуха от – 60 °С до + 40 °С для исполнения УХЛ и от –10 °С до + 45 °С для ис- полнения Т по ГОСТ 15150-69.
  • Группа условий эксплуатации М4 по ГОСТ 17516.1-90
  • Степень загрязнения окружающей среды – 3;
  • Рабочее положение аппаратов в пространстве – вертикальное, во включенном положении рукояткой вверх, с горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение от рабочего положения до 5° в любую сторону.
  • Степень защиты, обеспечиваемая оболочкой, со стороны привода – IР 00 по ГОСТ 14254-96.

ПРЕИМУЩЕСТВА РЕ19 В ЭКСПЛУАТАЦИИ

Обеспечивают видимый разрыв цепи;
Применение механически прочных и неподдерживающих
горение материалов;
Токоведущие элементы из высококачественной электротехнической меди марки М1;
Конструкция контактных выводов с гальваническим покрытием оловянирование толщиной 6 микрон обеспечивает присоединение медных и алюминиевых проводников и шин с помощью резьбовых соединений;
Широкий выбор типоисполнений:
- по номинальному току;
- по виду ручного привода;
- по количеству направлений и полюсов;
- по расположению контактных выводов
Наличие вспомогательных контактов;
Способы монтажа:
- на изоляционном основании;
- на изоляционных панелях, межполюсное расстояние 80,105, 130 мм.

Характеристики

Тип аппарата – разъединитель;

Общие виды, основные размеры аппаратов указаны на рис. 1-57;

Основные параметры разъединителей указаны в таблице 1.

Таблица 1

наименование параметров РЕ19-31 РЕ19-35 РЕ19-37 РЕ19-39 РЕ19-41 РЕ19-43 РЕ19-44 РЕ19-45 РЕ19-46 РЕ19-47 РЕ19-49
номинальный рабочий ток (ie), a 100 250 400 630 1000 1600 2000 2500 3150 4000 6300
номинальное рабочее напряжение (UE), B ~640 - 440 ~1000 - 1000
номинальный кратковременно выдерживаемый ток, кA 3 8 17 17 18 20 30 30 40 48 76
номинальный условный ток короткого замыкания, кA 6 14 26 32 100 100 100 100 100 100 110
механическая износостойкость циклы BO 25000 10000 6300 4000
категория применения AC-20, DC-20

Условный тепловой ток на открытом воздухе (Ith), А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300.

Номинальное напряжение изоляции (Ui) – 660 и 1000 В переменного тока;

Воздушные зазоры аппаратов составляют не менее 12 мм, расстояние утечки не менее 20 мм;

Усилия, прилагаемые к рукоятке при коммутационной операции, не более, Н (кгс);

176,4 (18) на 250 А;

264,6 (27) на 400 А;

313 (32) на 630 А;

343 (35) на 1000 А и более

Сечение внешних проводников и шин должно соответствовать значениям, указанным в таблице 2

Таблица 2

условный тепловой ток, A поперечное сечение медных и алюминиевых
проводников мм2 шин, мм
max min max
100 35 -
250 120 -
400 240 4х30 2(5х30)
630 2х240 4х50 2(4х50)

продолжение таблицы 2

условный тепловой ток, a поперечное сечение медных и алюминиевых шин, мм
min max
1000 6х60 2(5х60)
1600 8х80 2(5х80)
2000 8х100 3(5х100)
2500 10х120 4(5х100)
3150 2(8х120) 3(10х100)
4000 2(10х120) 2(10х120)
63 4(10х12) 4(10х12)

Контактные соединения соответствуют ГОСТ 10434-82;

Аппараты неремонтопригодные;

Гарантийный срок хранения, в упаковке поставщика - 3 года;

Гарантийный срок эксплуатации – 3 года со дня ввода аппаратов в эксплуатацию.

Конструкция

Разъединители серии РЕ19 (рис. 1-57) состоят из изоляционного основания, неподвижных и подвижных контак- тов, ручного привода.

Токоведущие элементы изготавливаются из высококачественной меди марки М1.

Изоляционное основание служит базой для сборки основных сборочных единиц и для установки разъедини- телей на месте монтажа, выполнено в виде изоляторов или изоляционных панелей. На изоляционное основание устанавливаются неподвижные контакты, которые вместе с подвижными контактами образуют полюс аппарата. Неподвижные контакты разъединителей заднего присоединения выполнены из стандартных шин, соединены с изо- ляционным основанием и выполняют, с одной стороны, функции вывода для присоединения внешних проводников, с другой – для присоединения подвижных контактов. Неподвижные контакты разъединителей переднего присоеди- нения выполнены из стандартных шин и представляют собой Т-образные неразъемные конструкции. Подвижные контакты выполнены из двух медных пластин, которые в неразъемном контактном соединении закреплены на оси и пружинами обеспечивают постоянное контактное нажатие при повороте вокруг оси. В разъемном соединении под- вижные контакты при включении разъединителя входят между контактирующими пластинами. Разъединители включаются и отключаются рукояткой, установленной на конце приводного вала (слева или справа) или непосредственно на траверсе (центральная рукоятка, центральная штанга, пополюсное оперирование рукояткой). Разъединители могут включаться и отключаться пополюсно изоляционной штангой.

Подвижные контакты разъединителей с боковой и передней смещенной рукояткой фиксируются за счет рас- положения осей ведущих звеньев на одной линии. Передняя смещенная рукоятка устанавливается на лицевой панели распределительного устройства. Переключатели не имеют исполнения с боковой и передней смещенной рукояткой.

РЕ19 поставляются без вспомогательных контактов или со вспомогательными контактами в зависимости от за- каза. Разъединители с боковой и передней смещенной рукояткой имеют по два блока контактов вспомогательной цепи, в каждом блоке по одному замыкающему и одному размыкающему контакту.

Разъединители с пополюсным включением имеют по одному блоку контактов вспомогательной цепи на каж- дом полюсе. Разъединители с центральным включением имеют по одному блоку контактов вспомогательной цепи. Разъединители на два направления имеют контакты вспомогательной цепи в конечных положениях (включенное и отключенное положение). В качестве вспомогательных контактов применяются микропереключатель ВПК 2010 (ТУ16-526.433-78). Номинальный рабочий ток: - 6,3 А напряжением до 380 В переменного тока, 4 А напряжением до 220 В постоянного тока, частоты 50, 60 Гц.
