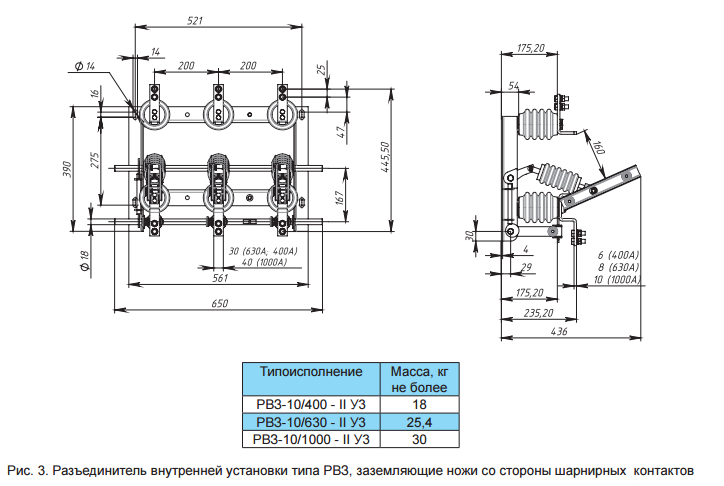

Разъединитель РВз 20/630-II УХЛ2
Назначение
Высоковольтные разъединители внутренней установки типа РВ, РВО, РВЗ, РВФ и РВФЗ совместно с приводом ПР-10 предназначены для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ при отсутствии нагрузочного тока, или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии.
Заземлитель ЗР предназначен для заземления токоведущего контура при условии отсутствия напряжения и обеспечивает безопасное производство работ на отключенном участке электрической цепи.
Привод рычажный серии ПР-10 предназначен для управления главными и заземляющими ножами трехполюс- ных разъединителей серий РВ, РВЗ, РВФ, РВФЗ. Привод ПР-10 выполнен так, что исключает возможность опериро- вания заземлителем пока не отключены ножи главного контура.
Разъединители изготавливаются с фарфоровыми С4-80 или полимерными ИОЛп-10 изоляторами. По желанию заказчика возможно изготовление разъединителей на опорных изоляторах из электротехнического стекла
Срок службы - 25 лет
Гарантийный срок эксплуатации – 5 лет со дня ввода в эксплуатацию.
Структура идентификационного обозначения
Разъединитель внутренней установки;
Наличие или отсутствие проходных изоляторов
Ф – фигурный;
Наличие или отсутствие заземлителей:
З – заземлитель;
Номинальное напряжение: 10 кВ
Номинальный ток:
400 А, 630 А и 1000 А;
Варианты расположение заземляющих ножей
для РВЗ и РВФЗ:
I – заземляющие ножи со стороны разъемных контактов;
II – заземляющие ножи со стороны шарнирных контактов;
III- заземляющие ножи с двух сторон
Варианты расположения проходных изоляторов
для РВФЗ и РВФ:
I – проходные изоляторы со стороны разъемных контактов;
II – проходные изоляторы со стороны шарнирных контактов;
III – проходные изоляторы с двух сторон
Буква и цифра, обозначение климатического
исполнения и категория размещения по
ГОСТ 15150: У3.
номенклатура изделий
| Типоисполнение | Вариант расположения заземляющих ножей | Вариант расположения проходных изоляторов |
| ЗР - 10/400 У3 ЗР - 10/630 У3 ЗР - 10/1000 У3 | - |
- |
| РВ - 10/400 У3 РВ - 10/630 У3 РВ - 10/1000 У3 | - |
- |
| РВО - 10/400 У3 РВО - 10/630 У3 | - | - |
| РВЗ - 10/400 I У3 РВЗ - 10/630 I У3 РВЗ – 10/1000 IУ3 | Вариант I - заземляющие ножи со стороны разъемных контактов | - |
| РВЗ - 10/400 II У3 РВЗ - 10/630 II У3 РВЗ – 10/1000 II У3 | Вариант II - заземляющие ножи со стороны шарнирных контактов | - |
| РВЗ - 10/630 III У3 РВЗ - 10/1000 III У3 | Вариант III - заземляющие ножи с двух сторон | - |
| РВФ - 10/630 II У3 РВФ – 10/1000 II У3 | - |
Вариант II - проходные изоляторы со стороны шарнирных контактов |
| РВФЗ - 10/630 II –II У3 РВФЗ - 10/1000 II-II У3 | Вариант II - заземляющие ножи со стороны шарнирных контактов | Вариант II - проходные изоляторы со стороны шарнирных контактов |
технические характеристики
| Число полюсов | 1, 3 |
| Номинальное напряжение, Uном/ Uнр, кВ | 10/12 |
| Номинальный ток, Iном ,А | 400, 630 и 1000 |
| Предельный ток термической устойчивости, I ,кА в течение 3с для т главных ножей, для заземляющих в течение 1 с | 400 А – 16; 630 А – 20; 1000 А – 31,5. |
| Ток электродинамической стойкости, I ,кА д | 400 А – 41; 630 А – 52; 1000 А – 80. |
| Электрическое сопротивление главной цепи контура | 104 х 10-6 Ом |
| Номинальная частота | 50 /60 Гц |
| Климатическое исполнение | У3 |
| Степень защиты | IP 00 |
Комплект поставки
В комплект поставки входит:
- Разъединитель;
- Привод на аппарат и привод для заземляющих ножей (если они предусмотрены конструкцией);
- Эксплуатационные документы – паспорт и руководство по эксплуатации по 1 экз.
Условия эксплуатации
Высота установки над уровнем моря – не более 1000 м;
Номинальное значение климатических факторов внешней среды – по
ГОСТ 15150 и ГОСТ 15543.1.
Номинальные значения механических внешних воздействующих факто-
ров по ГОСТ 17516.1.
Температура окружающего воздуха от минус 45 °С до плюс 45 °С
в помещениях с естественной вентиляцией без искусственного регулиро-
вания климатических условий.
Окружающая среда невзрывоопасна, не содержащая
токопроводящей пыли, агрессивных газов и паров
в концентрациях, разрушающих изоляцию и металл,
содержание коррозийно-активных агентов соответствуют
атмосферы II по ГОСТ 15150.
Рабочее положение в пространстве – установка на вертикальной
плоскости, допускается отклонение от вертикального положения до 50 в
любую сторону
